Rozvádzače elektrickej inštalácie

Rozvádzač elektrickej inštalácie je vlastne srdcom samotnej inštalácie. Či už je rozvádzač v domácnosti vo firme, v rodinnom dome, v byte, alebo vo priemyselnej inštalácii, stále je akým si srdcom celej elektro inštalácie. Zbiehajú sa do neho všetky káble, vodiče. Z koncového prvku do ističa, ktorý je osadený práve v rozvádzači NN. Len správne zostavený rozvádzač, je a môže byť bezpečný a vie pracovať správne, tak aby bol v súlade s platnou legislatívou SR a normami STN.

Oprávnenie a dnes vyrábať rozvádzač môže každý elektrotechnik s osvedčením podľa vyhlášky č. 508/2009 Z.z. aspoň § 22.

Toto je veľmi dôležité, aby Váš rozvádzač zostavila osoba, alebo firma s platným osvedčením, aby bola garantovaná odbornosť a minimálne požiadavky na bezpečnosť. Každý vyrobený rozvádzač musí spĺňať požiadavky na jeho výrobu a výrobca musí deklarovať potrebné doklady k nemu.

Povinnosti výrobcov rozvádzačov

Treba si uvedomiť že každý rozvádzač NN je určeným výrobkom v zmysle § 4 zákona č. 56/2018 Z.z. a predstavuje zvýšené riziko ohrozenia oprávneného záujmu.

V zmysle § 5 zákona č. 56/1999 Z.z. a § 6 NV č. 148/2016 Z.z. výrobca určeného výrobku je povinný:

zabezpečiť pred uvedením výrobku na trh aby bol bezpečný a spĺňal základné bezpečnostné požiadavky
aby k vyrobenému výrobku bola vypracovaná príslušná technická dokumentácia
uviesť výrobok na trh až po posúdení jeho zhody
vypracovať a vydať EÚ vyhlásenie o zhode
označiť určený výrobok značkou CE
uchovať pre orgán dohľadu EÚ technickú dokumentáciu výrobku, najmenej 10 rokov
priložiť k určenému výrobku návod na použitie a bezpečnostné pokyny v štátnom jazyku, kde sa bude výrobok používať

Rozvádzače určené na obsluhu laikmi

Asi najbežnejšie rozvádzače, s ktorými sa stretnete v praxi, sú predmetom aj tohto blogu. Stretnete sa s nimi v bytoch, domoch, garážach, na chodbách bytov…

sú určené na obsluhu laikmi (napr. spínanie, výmena poistiek, pod.)
výstupné obvody obsahujú ochranné prístroje (poistky, ističe, prúdové chrániče…)
menovité striedavé napätie voči zemi neprevyšuje 300 V
menovitý prúd výstupných obvodov neprevyšuje 125 A a menovitý prúd rozvodnice neprevyšuje 250 A
sú určené na rozvod elektrickej energie
sú v kryte a trvalo upevnené
sú určené na vonkajšie a vnútorné použitie

Umiestnenie rozvádzačov

Rozvádzač musí byť správne umiestnený hlavne s ohľadom na predtým určené vonkajšie vplyvy. To znamená že musí byť písomne vypracovaný protokol o určení vonkajších vplyvov a vyrobený rozvádzač musí spĺňať podmienky pre dané prostredie, hlavne svojím vyhotovením a krytím. Treba si uvedomiť hlavne v rodinných domoch a bytoch, kde je vhodné rozvádzač umiestniť. V rozvádzačoch sa nachádza hlavný vypínač, ku ktorému musí byť jednoznačný prístup, v prípade nutnosti vypnutia elektrickej inštalácie. To môže nastať v prípade nebezpečenstva, ohrozenia života, zdravia, alebo v prípade požiaru. Stáva sa že s prihliadnutím na dizajn sa rozvádzače umiestňujú mimo dosah, napr. sú moc vysoko, alebo sú v garážach, v šatníkoch a iných neprístupných miestach.

Elektromerové rozvádzače musia byť umiestnené na takých miestach, aby boli prístupné pre pracovníkov dodávateľa elektrickej energie a to na verejne prístupnom mieste, v oplotení objektu a podobne.

Ochrana pred zásahom elektrickým prúdom

Základná ochrana pre zabránenie priameho dotyku s nebezpečnými živými časťami. Medzi základné ochrany v rozvádzači patrí:

základná izolácia živých častí. Nebezpečné živé časti musia byť úplne pokryté izoláciou, ktorá sa dá odstrániť len jej zničením.

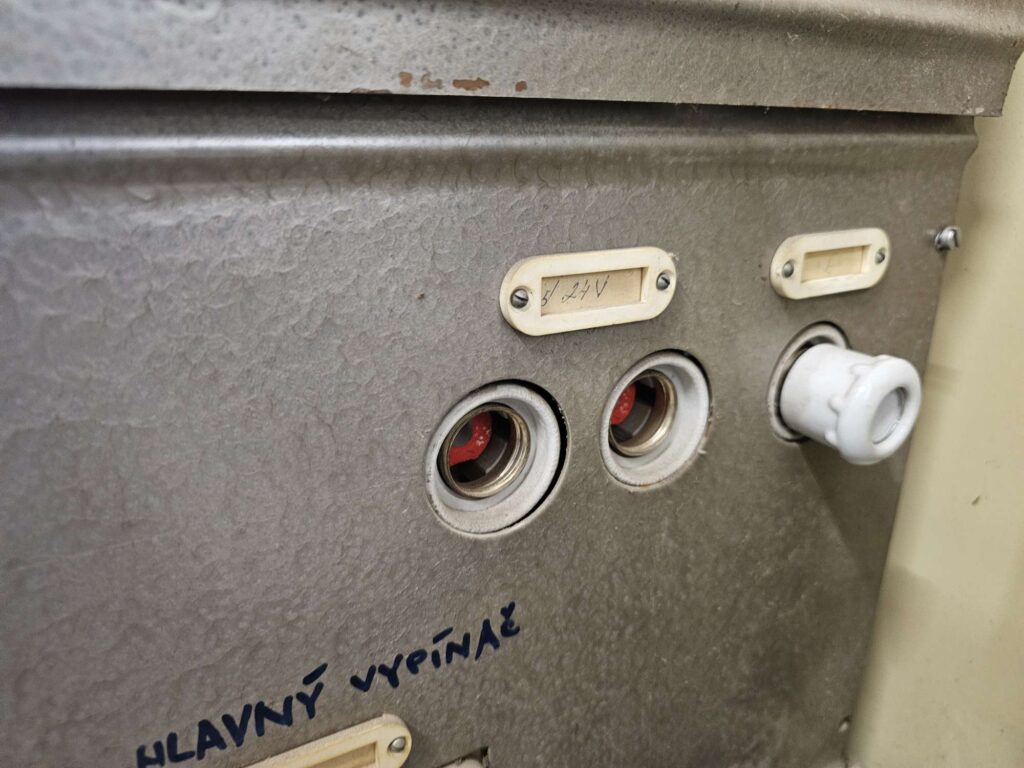

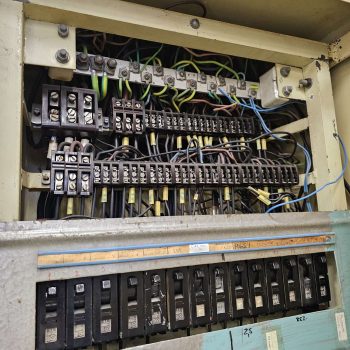

Zábrany alebo kryty.

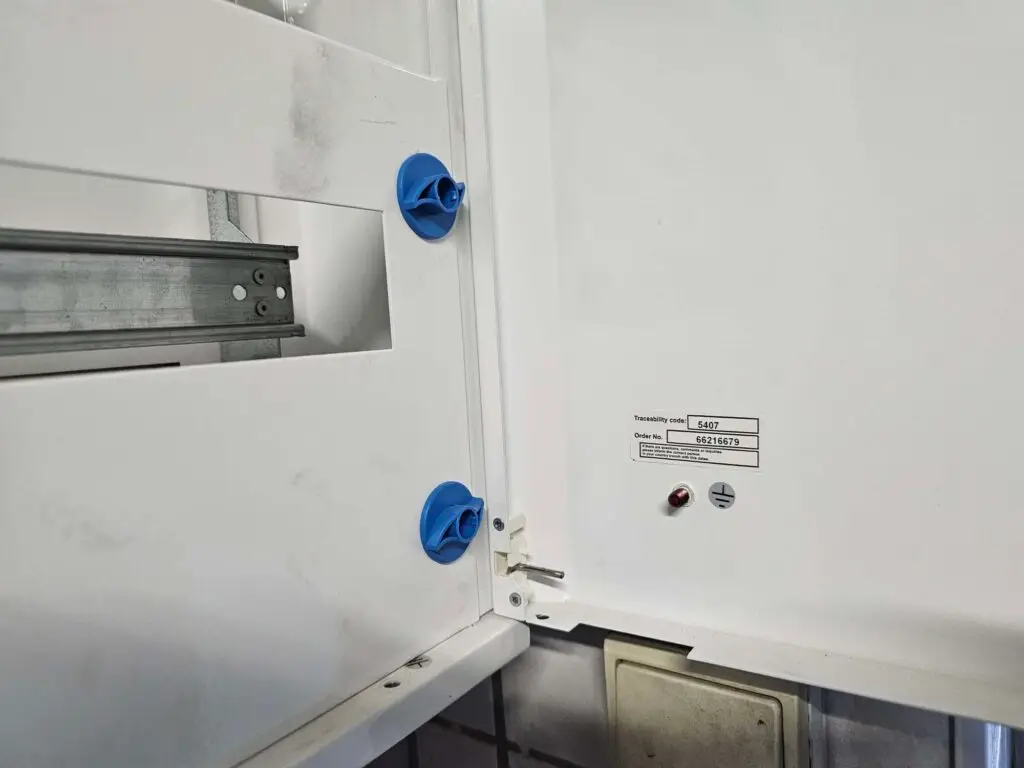

2. Ochrana pri poruche. Neživé vodivé časti v rozvádzači musia mať trvalý potenciál zeme prostredníctvom pripojenia ochranného vodiča. Všetky neživé vodivé časti rozvádzača sa musia vzájomne pripojiť a súčasne sa musia spojiť s ochranným vodičom napájania alebo cez uzemňovací vodič s uzemňovacou sústavou.
